How to Rhino
上海 189 弄购物中心

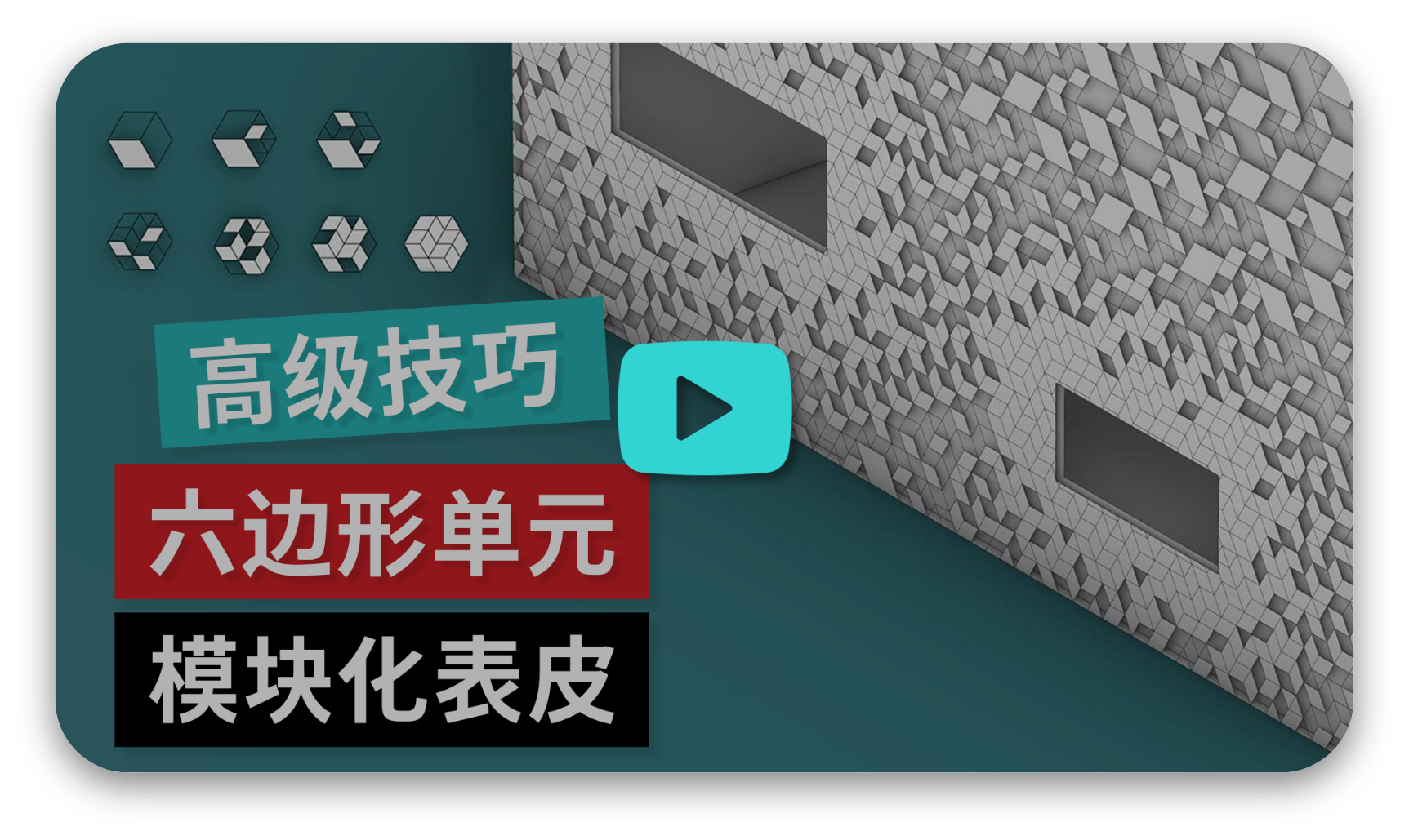

六角形模块化立面
![](https://freight.cargo.site/t/original/i/4fc9e3cd90ff8f78fe6d6d30bdc0100b166791b8987ea41a0d57678e04c6d8df/howtorhino_117686786_1526549110858215_1372515867095460755_n.jpg)
![](https://freight.cargo.site/t/original/i/7a7b5fb57734f88f2375db386f4d183d04fbfa95bec598a3171e0a402ca6ea78/howtorhino_117354458_692776784607667_6472288631390120289_n.jpg)
![](https://freight.cargo.site/t/original/i/e498d20a8195a2e6c8686b2bc26e0a1be39bcdd62c0189900f7ae852532e3046/howtorhino_117646929_652416618985262_1778114324947613377_n.jpg)
![](https://freight.cargo.site/t/original/i/2e753a408f552de8fcd013d47671eaac34926d1fca42887d3078f76247f0edfe/-683x.png)
(机翻中文字幕,待替换)
标签:表皮,模块化
![](https://freight.cargo.site/t/original/i/d3ea66ae3715dac45113e44f33ac04cffb36e6e47a1e44b696f2b2c8685597cc/02.jpg)
这个高级 Grasshopper 教程的灵感来自于 UNStudio 设计的 Lane 189 项目。它将向妳展示如何创建由若干六角形模块化元素组成的高级立面图案,这些元素基于立面开口以一定顺序放置。从较大的立面组件到较小的立面组件的渐变过渡会调节它们到最接近的立面开口的距离。
首先,借助 Peacock 插件,我们将在 XY 平面上放置 Rhino 展开的参考曲面。之后,无论我们选择沿 x 和 y 方向具有多少个六边形,我们都将创建一个适合于展开的参考曲面的六边形网格。此方法附带详细的数学解释和草图。
在下一步中,我们将演示高级数据树修改,其中我们将根据六边形到最接近轮廓线的距离将六边形列表分成多个不同的分支(取决于我们拥有多少个模块)。在我们的示例中,我们有 7 个不同的模块,这意味着我们将六边形的列表分成 7 个不同的分支。
结合最长列表和东方零部件,我们将模块放置在展开的参考面上。使用 Box Morph,我们将缩放每个模块以适合网格中的单个六边形。
在最后一步,我们将拆分每个模块。为了从输出中删除不必要的部分,我们将使用一种方法,其中包括将 Gate Not 和 Gate And 相结合的先进技术。
本教程的扩展版本可在我们的 Patreon 页面上找到,在该页面上,妳将学到关于如何在圆形表面上创建模块化六角形外墙图案的更高级技术,这种方法更常见,但更难以创建。它带有 Pufferfish 插件的其他技巧。
成为他们的 Patreon 支持者,获得所有案例文件,还有专属的进阶教程。
